[Review] Intel DZ77RE-75K

4 khe cắm ram DDR3 hỗ trợ kênh đôi với mức bus lên đến 2400mhz (OC).

Chipset Intel Z77 ẩn mình dưới chiếc khiên đầu lâu này.

Mainboard được trang bị 2 khe PCI-e x16 gen 3 (hỗ trợ SLI và CrossFire khi chạy đa card thì băng thông mỗi khe là x8/x8), 2 khe PCI thường cho các bạn cắm sound khủng nhưng sài chuẩn củ và 3 khe PCI-e x1 để cắm các card mở rộng đời mới.

4 cổng USB 3.0, 6 cổng USB 2.0 (2 cổng có chức năng sạc nhanh) và chân cắm front panel được đặt phía dưới cùng của main board.

4 cổng Sata 6Gb/s ( 2 cổng màu xanh được điều khiển bởi chipset Z77 và 2 cổng màu xám được điều khiển bởi chip marvel) 4 cổng Sata 3Gb/s.

Đèn debug led và cổng CIR để gắn các thiết bị thu phát sóng.

Nút power và reset rất thuận tiện cho việc bật tắt máy.

Bạch tuột với 1155 chân.

Dàn phase cho CPU rất đẹp, mỏng và bóng loáng.

Intel trang bị các cổng giao tiếp IO phía panel rất phong phú 4 cổng USB 3.0, 2 cổng USB 2.0 thường và 2 cổng USB 2.0 có chức năng sạc, cổng PS/2 combo phím chuột, cổng IEEE 1394a, cổng eSata 3.0 (được điều khiển bời chip marvel), âm thanh 7.1, cổng quang, cổng HDMI, cổng thurnderbolt và nút back-to-bios (một dạng nút clear cmos).

Quanh khu vực CPU intel trang bị cho main board 12 phaze nguồn trong đó 8 phaze cho CPU được điều khiển bởi chip CHL8328 và 4 phaze cho ram được điều khiển bởi chip CHL8325A.

Cặp chip Intel WG82578V và Intel WG82574L cung cấ 2 cổng dual lan gigabyte cho main.

Chip ALC898 mang đến âm thanh 7.1+2 chanel. Intel Z77 chipset chỉ cung cấp tối đa 4 cổng USB 3.0, thay vì sử dụng chipset của hãng thứ 3 để mang số lượng cổng lên 8, Intel sử dụng 2 chip GL3520M để mang số lượng cổng lên 8 ( 4 phía sau và 4 nằm sẵn trên main). Việc này cũng mang đến điểm mạnh và điểm yếu, điểm yếu là phải chia sẽ băng thông của 4 cổng USB 3.0 do chipset Z77 cung cấp việc này làm giảm tốc độ truyền tải khi cắm đầy đủ 8 cổng USB 3.0. Điểm lợi là không sử dụng chip điều khiển của hãng thứ ba nên không tốn lane pcie, dành lane pcie cho các giao tiếp khác. Không phải ai cũng sài hết 8 cổng USB 3.0 cùng lúc nên việc chia sẽ băng thông giữa các cổng USB 3.0 là không đáng quan tâm. Ngoài ra chip Z210T016D để quản lý cổng thurnderbolt trên main.

TSB43AB22A mang đến cho main 2 cổng IEEE 1394 (1 ở phía sau và 1 ở trên main dạng pin header), 2 cổng PCI thường được quản lý bởi IT8892E và thông tin về nhiệt độ hệ thống cũng như điều khiển quạt bởi W83677HG.

Chip Marvel 88SE9172-NNX2 cung cấp thêm 2 cổng Sata 3.0 màu xám trên main, board được cung cấp thêm 6 lane PCI-e 2.0 bởi PLX PEX8606-BA50BC G.

Ở phía dưới cùng của board có một dãy led báo tình trạng hoạt động của main, và phía trên ngay tản nhiệt bạn sẽ thấy một dãy led báo tình trạng hoạt động phaze nguồn dãy đèn này sáng càng nhiều thì số phaze nguồn hoạt động càng nhiều.

Intel DZ77RE-75K UEFI BIOS

Intel đã loại bỏ giao diện BIOS truyền thống rất đơn điệu bằng một giao diện đồ họa và dễ dàng điều chỉnh. Với giao diện mới này cho phép người dùng thao tác chuột để điều chỉnh các setting như làm việc với các ứng dụng trên hệ điều hành. Với Visual Bios thì trình quản lý nhiệt độ, tinh chỉnh hiệu năng hệ thống và thay đổi thứ tự boot của các thiết bị đều nằm trên 1 màn hình duy nhất rất là tiện.

Dưới đây là đoạn video demo về Visual Bios được ứng dụng trên mainboard DZ77RE-75K.

Những tính năng đặc biệt của board mạch Intel DZ77RE-75K

Hỗ trợ CPU Intel socket 1155, được tối ưu cho CPU Intel K Series.
Trang bị chipset Z77: hỗ trợ tính năng Intel Smart Response
4 khe ram, support tối đa 2400MHz (OC) DDR3 non ECC (1.5V và 1.35V), với băng thông lên đến 32GB/s, hỗ trợ XMP.
Mainboard trang bị 8 cổng USB 3.0 và 10 cổng USB 2.0.
2 cổng Sata 3.0 được điều khiển bởi chipset Intel Z77 , 2 cổng sata 3.0 và 1 cổng eSata 3.0 được điều khiển bởi Marvel 88SE9172 và 4 cổng sata 2.0 được điều khiển bởi chipset Intel Z77.
2 khe PCI-e 3.0 x16, khi chạy chế độ đa card đồ họa SLI hoặc Crossfire thì sẽ hoạt động ở băng thông 8x.
Được trang bị card pci-ex và cả pci thường.
Hỗ trợ công nghệ intel smart Response và intel rapid start technologies
được trang bị âm thanh 10 chanel (8+2)
Trang bị dual Intel Gigabit LAN
Trang bị nút Back to BIOS (một dạng như nút clear CMOS)
Post Code Decoder: hiễn thị mã lỗi cho phép dễ dàng xác định được lỗi của mainboard.
Hệ thống tản nhiệt cho modfet hoành tráng.
100% tụ rắn
Trang bị nút power và reset dễ dàng tắt và bật máy tính.
Hệ thống led hiễn thị hoạt động của main.

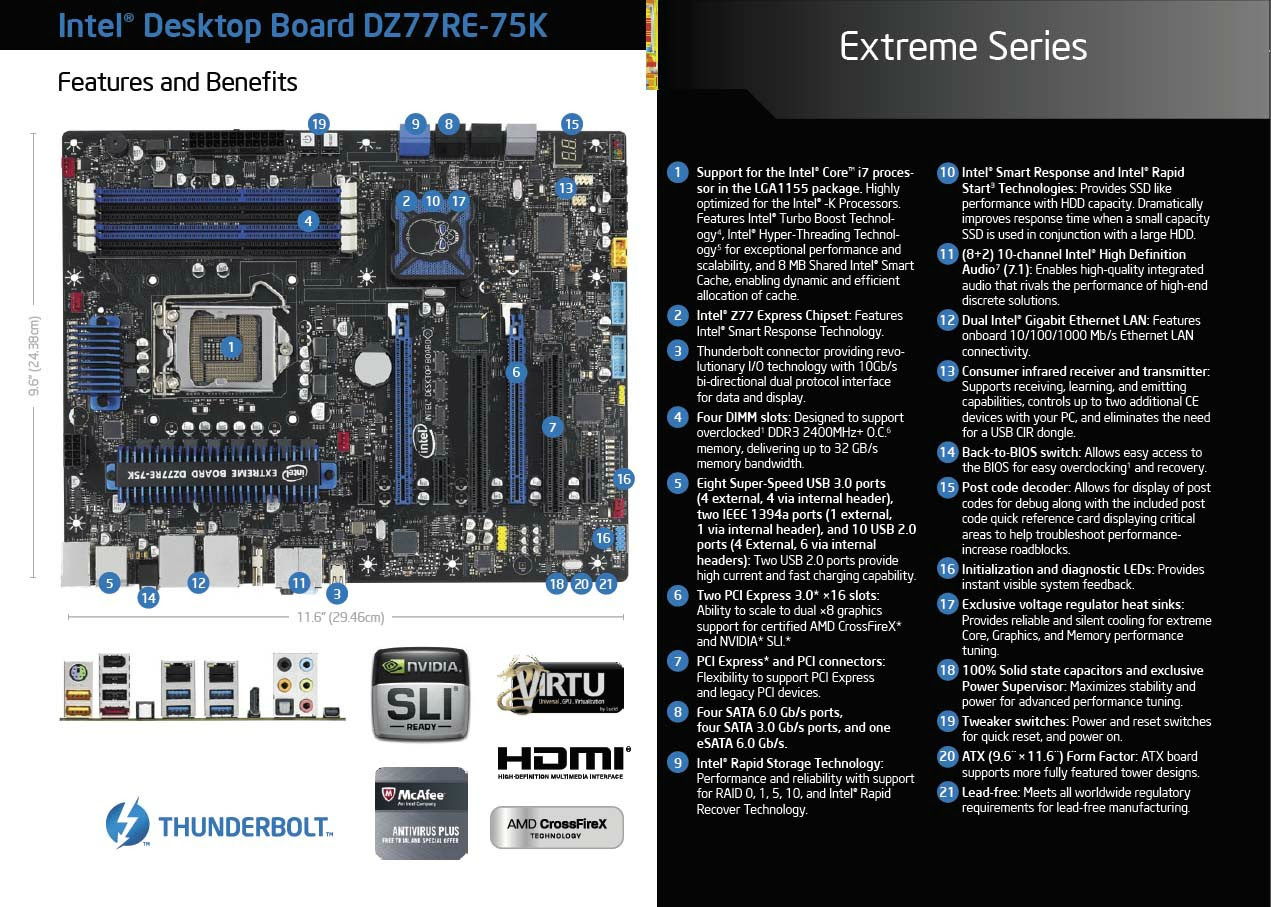

Tính năng và đặc điểm kỹ thuật của mainboard Intel DZ77RE-75K

Cấu hình và phương pháp test
Cấu hình

Phương pháp test

- Mỗi phép thử mình thực hiện 3 lần để tránh trường hợp phát sinh đột biến
- Mình sẽ thử bằng các phần mềm benchmark của Future Mark, Super Pi, Wprime, Everest, Sisoft Sandra 2011, X264 HD Benchmark, Cinebench R11.5, 3DsMax 2010 + Vray 1.5 Sp4, 7zip và winrar. Game mình sẽ thử Crysis War Head, Farcry 2, Resident Evil 5, Call of Juarez, Devil May Cry 4, Company of Heroes Tales of Valor, Tom Clancy's H.A.W.X, Call of Duty Modern Warface 2, Street Fighter 4, World In Conflic, Need for Speed Shirft, S.T.A.L.K.E.R Call of Pripyat, Justcall 2 và Dirt 2.
- Đối với CPU Intel Core i5 3570K mình chỉ dùng để overclock với mainboard Intel DZ77RE-75K chứ không dùng để benchmark lấy kết quả so sánh.

Kết quả benchmark
Overclock
Điều bất kỳ mà ai mua main cao cấp là khả năng oc của nó, nhưng với tản còi Cooler Master Hyper 212 nên mức xung lên có giới hạn. Nên mình chỉ lướt qua phần này.

Linx 10 vòng với mức xung 4.5GHz

AIDA64 Extreme Edition

Super Pi Mod 1.5 1MB

Super Pi Mod 1.5 32MB

Game

Farcry 2 1680x1050, Hight Setting, 04 AA

Resident Evil 5 DirectX10 1680x1050, Hight Setting, 04 AA

Call of Juarez 1680x1050, Hight Setting, 04AA

Devil May Cry 4 1680x1050, Hight Setting, 04 AA

Company of Heroes Tales of Valor 1680x1050, hight Setting, 04 AA

Street Fighter 4 1680x1050, Hight Setting, 04 AA 16AF

World In Conflict 1680x1050, Hight Setting, 04 AA 16AF

Just Cause 1680x1050, Hight Setting, 04 AA 16AF

Software
3Dsmax 2010 + Vray 1.5 SP5

Cinebench R11.5 64 bit

Wprime

Super Pi Mod 1.5

PCMark Vantage

3DMark 2006

Winrar

Kết luận
Intel đã khá chăm chút cho sản phẩm của mình loại bỏ giao diện BIOS xấu vô đối sử dụng một Visual BIOS đồ họa cực đẹp và trực quan, cung cấp khá đầy đủ các cổng ăn chơi thời thượng cũng như giao tiếp thurnderbolt và phụ kiện kèm theo cho khá nhiều trong bản retail.
Ngoài những tính năng nêu trên thì DZ77RE-75K còn được trang bị công nghệ intel Smart Response như bao chipset Z77 khác và đã mình đã có giới thiệu đến các bạn trong bài review tại đây.

Ưu điểm và nhược điểm

Ưu điểm

- 1 đổi 1 (đổi mới 100% nguyên seal) trong thời hạn 3 năm bảo hành.
- Trang bị 4 cổng USB nhưng không tốn thêm 1 lane pcie bất kỳ.
- Trang bị nút Back-to-Bios (một dạng clear CMOS)
- Dual LAN Gigabite
- Trang bị cổng ThurnderBolt
- Giao diện Visual Bios rất đẹp
- Kèm theo Wifi + Bluetooth.
- Sử dụng Dr MOS

Nhược điểm

- Giá còn khá mắc tầm 5 triệu cho sản phẩm này.

Theo DiendanCNTT
